蓄能器是液壓系統中重要不可缺少的液壓附件。在系統當中起到液壓儲備、脈動緩沖、緊急能量存儲、容積補償、壓力補償、穩定壓力等作用。
工作原理
蓄能器是利用氣體的可壓縮性來蓄積液體的原理而工作的。

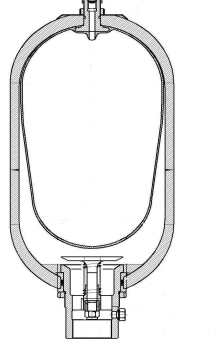

蓄能器由油液部分和帶有作為氣密封隔離件部分構成。隔離件外部的油液與液壓回路接通，因此當壓力升高時油液進入蓄能器，由此氣體被壓縮；當壓力下降時受壓縮氣體膨脹，進而將油液壓入系統回路。
蓄能器容積選擇
狀態參數的定義
P0=預充壓力
P1=最低工作壓力
P2=最高工作壓力
Pm=平均工作壓力
V0=有效氣體容積
V1=在P1的氣體容積
V2=在P2的氣體容積
預充氣壓力計算
P0=0.9P1（P0的極限值為： P0min≥0.25P2；P0max≤0.9P1）
消除脈動和減振 P0=0.6~0.75Pm或P0=0.8P1
液路緩沖 P0=0.6~0.9Pm
蓄能器+氣瓶 P0=0.95~0.97P1
根據蓄能器使用情況不同，蓄能器容積的計算大致分為三種情況：
1.作為能源使用排出油的速度較慢時，蓄能器用來保持系統壓力和補償泄漏等情況，蓄能器內氣體的變化狀態，可按氣溫變化考慮，即P0 V0= P1 V1= P2 V2= 常數
由上式可知，當工作壓力由P1將為P2時氣體容積變化量，即蓄能器排除的油量：ΔV
。于是蓄能器的總?cè)莘e：
2.作為能源使用排出油速度很快時，蓄能器內氣體的變化狀態可按絕熱變化考慮，即：P0VO1.4=P1V11.4=P2V21.4=常數
當蓄能器的工作壓力從P1降為P2時，排出油量：
。于是蓄能器的總?cè)莘e：
3.作為吸收壓力沖擊和壓力脈動使用
A 吸收壓力沖擊（如閥門突然關閉等情況），可按下面的經驗公式計算：
式中 V0=蓄能器總?cè)莘e（L）
P3=閥門全開時液體壓力（Pa）
P4=閥門關閉后液體壓力（Pa）
q=閥門關閉前管內流量（L/min）
L=產生沖擊壓力的管道長度
t=關閉閥門的時間，t=0為突然關閉 計算結果V0為正值時，才有設置蓄能器的必要。
B 吸收脈動，其計算公式為：
式中 V0=蓄能器總?cè)莘e（L）
I=液壓泵的排量變化率
VP=液壓泵的每轉排量（L/r）
K=液壓泵的壓力脈動率
PP=液壓泵的工作壓力（Pa）
ΔP=液壓泵的壓力脈動
注意事項
蓄能器殼體上不得進行焊接和任何機械操作；蓄能器內只允許充入氮?dú)?，不得使用氧氣及其他可燃性和腐蝕性氣體，以免發生危險。
代碼 | 橡膠材質 | ISO標記 | 溫度范圍℃ | 適用介質 |
N | 丁腈橡膠 | NBR | -10~+80 | 礦物油、植物油、硅和潤滑油、水、甘醇、燃油等 |
V | 氟橡膠 | VITON | -15~+150 | 含氯碳水化合物 |
C | 氯丁橡膠 | CR | -15~+80 | 氟利昂、水和水溶液、氨水等 |
E | 乙丙橡膠 | EPDM | -15~+80 | 制動液、熱水、洗滌劑、多種酸、堿及500號特種液壓油等 |
B | 丁基橡膠 | IIR | -10~+80 | 磷酸酯、甘醇基制動液、酒精、酮、7000號特種液壓油等 |
Y | 表氯醇橡膠 | ECO | -25~+90 | 礦物油等 |
橡膠材質說明
橡膠材質的選擇取決于所使用的液體和工作溫度。下表為橡膠材料的代碼字母以及參數，以便訂貨時標明。
