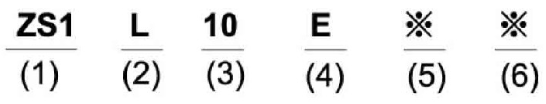

型號代號:
(1)多路換向閥代號
(2)連接方式:L-螺紋
(3)通徑(MM):10
(4)壓力等級:E-16MPa
(5)頂位方式:T-彈簧復位W-鋼球定位
(6)滑閥機能:O,A
產品簡介:
ZS1型多路閥是由溢流閥、單向閥、若干連手動換向閥及回油閥組成的方向閥。它主要用于起重運輸機械、礦山工程機械及其它行走機械的液壓系統,改變工作液流的方向,實現多個執行機構(油馬達或油缸)的集中控制。本閥具公共進油口和回油口、其油路形式為并聯油路,即各換向閥的進油路和回油路并聯連接。根據用戶的需要,一般可組成1-5連多路換向閥,滑閥機能有0、H、A、Y等形式并有彈簧復位和鋼球定位兩種方式。

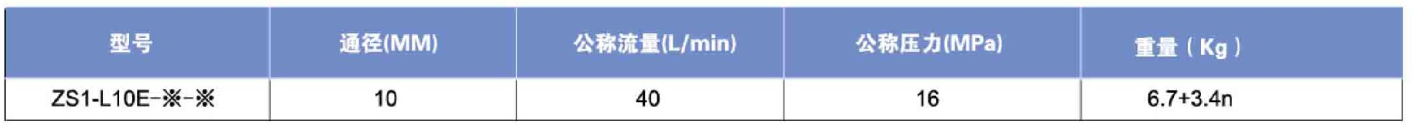

技術規格:

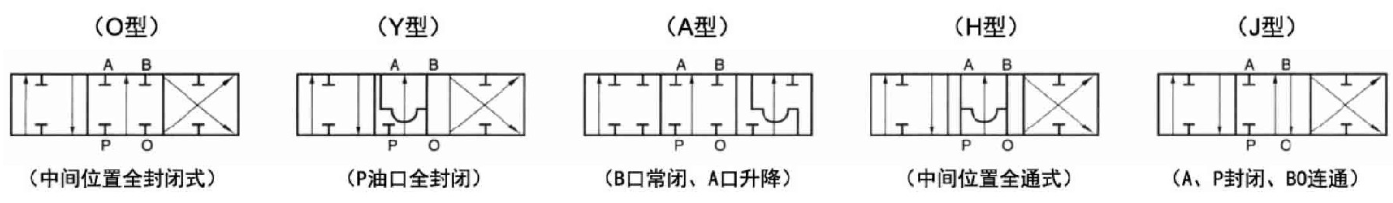

滑閥機能:

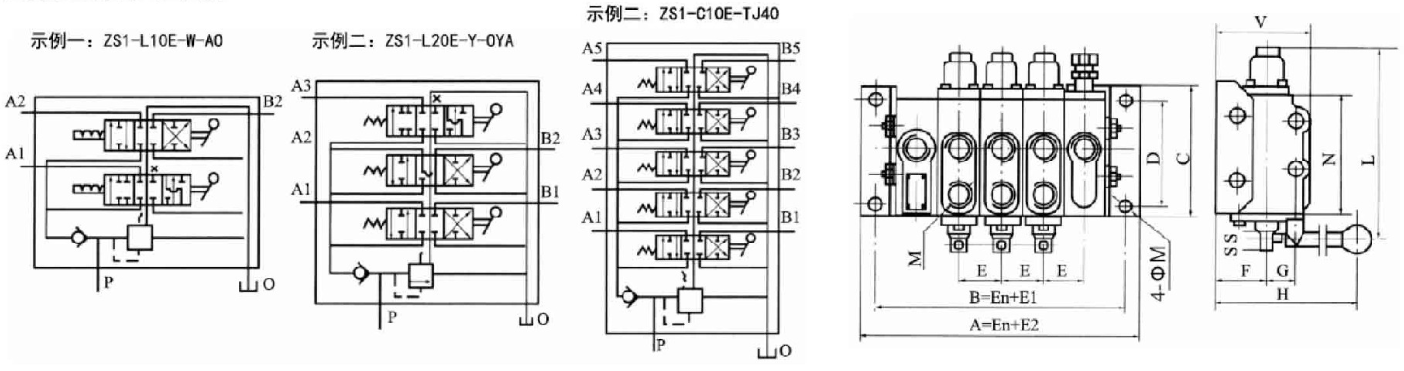

閥組組合符號舉例:
注:n表示多路換向閥的連數表中A、B的數據為n=3時的尺寸

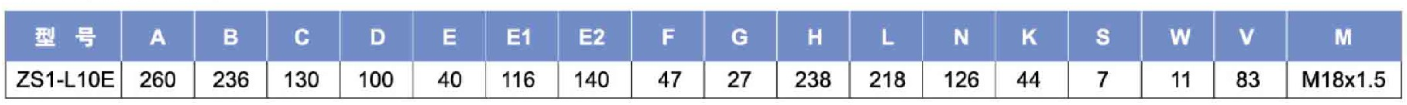

外形及安裝連接尺寸:
