型號代號:

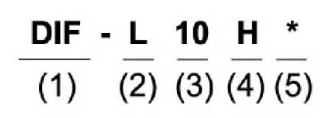

老聯合型
(1)產品代號:DIF-直通單向閥
(2)連接方式:L-螺紋連接
(3)公稱通徑:10、20、32mm
(4)公稱壓力:H-31.5MPa
(5)正向開啟壓力:1-0.04MPa
2-0.4MPa

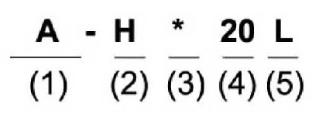

新聯合型
(1)產品代號:A-直通單向閥
(2)連接方式:L-螺紋連接
(3)公稱通徑:10、20、32mm
(4)公稱壓力:H-31.5MPa
(5)正向開啟壓力:1-0.04MPa
2-0.4MPa

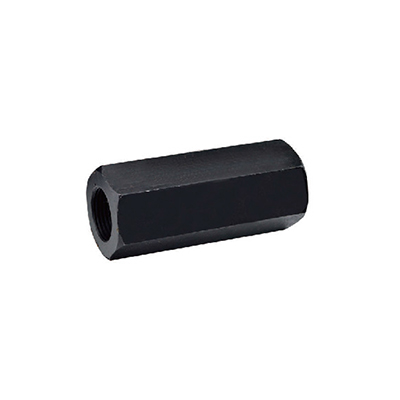

產品簡介:
單向閥是只允許油液向一個方向流動,而不允許反向流動的閥。直通單向閥的進出口在同一軸線上,可采用螺紋管接頭與系統管道連接。單向閥的開啟壓力為0.04和0.4MPa二種,前者一般用來防止油液反向流動,后者一般作為背壓閥使用。國產直通單向閥有兩個系列,一是上世紀六十年代中開發的老聯合型,代號為DIF,另一是上世紀七十年代中開發的新聯合型,代號為A,兩者最大的區別是連接螺紋不同。
本廠近期開發出一端內螺紋,一端外螺紋的新系列直通單向閥,代號為D。
圖形符號:

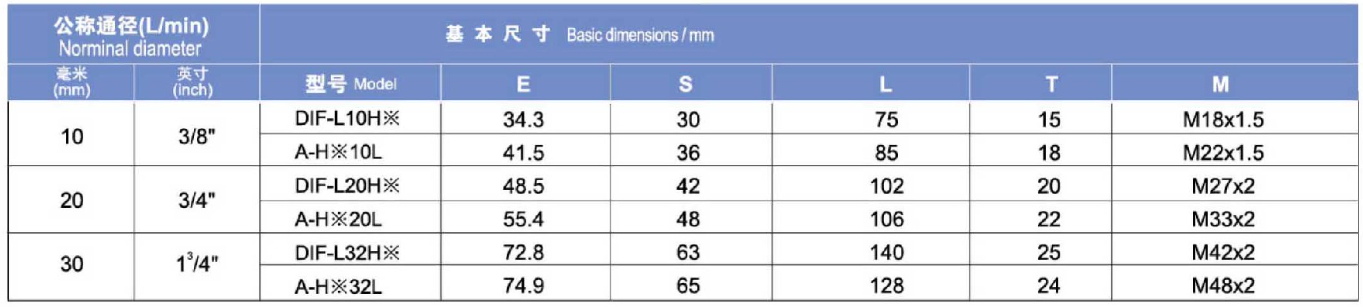

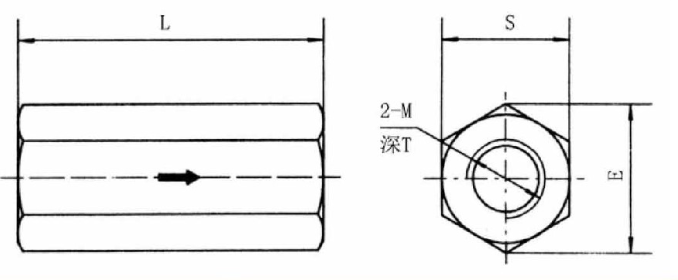

外形尺寸:
使用及訂貨注意事項
(1)對于開啟壓力為0.04Mpa的單向閥,應避免閥芯錐面垂直向上安裝。
(2)閥體上箭頭表示油液可自由流動的方向,注意不要接反。
(3)訂貨書寫型號時,不可漏掉開啟壓力代號,沒寫明開啟壓力代號將以0.04Mpa發貨。
