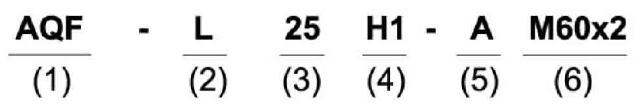

型號代號:
(1)名稱代號:AQF--安全閥球
(2)P油口連接方式/P fluid connecting mode
[-直通式內螺紋/L-Strainghtthrough internal threadS一直角式外螺紋/Ls-Right angle external threadLW一三通式外螺紋/LW-Three way exteral thread
(3)公稱通徑/Norminal diameter:25、32、40mm
(4)壓力調節范圍/Norminal diameter:
H1--10MPa
H2--20MPa
H3--31.5MPa
(5)安全閥結構/Structure type:A一直動形溢流閥/A-direct acting overflow valve
(6)蓄能器連接/Energystorage connector:M27x2
產品簡介:

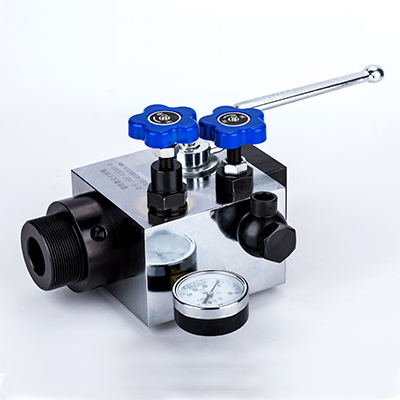

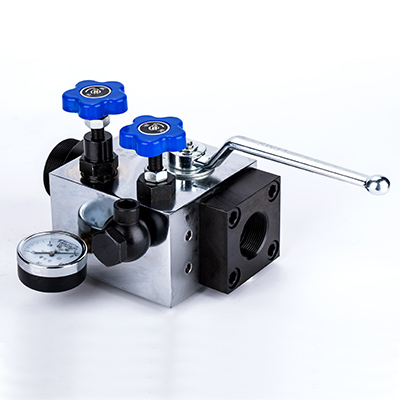

AQF型安全球閥主要用于液壓-囊式蓄能器作為安全,斷流和卸荷的蓄能器附件。安全閥可保持系統中的壓力調定值。當壓力超過調定值時安全閥開啟,防止系統過載,特別是封閉系統中的蓄能器更不可缺少,而防止外負荷的突然加大所造成系統的危害。特點:結構緊湊、體積小,安全方便,操作簡單。

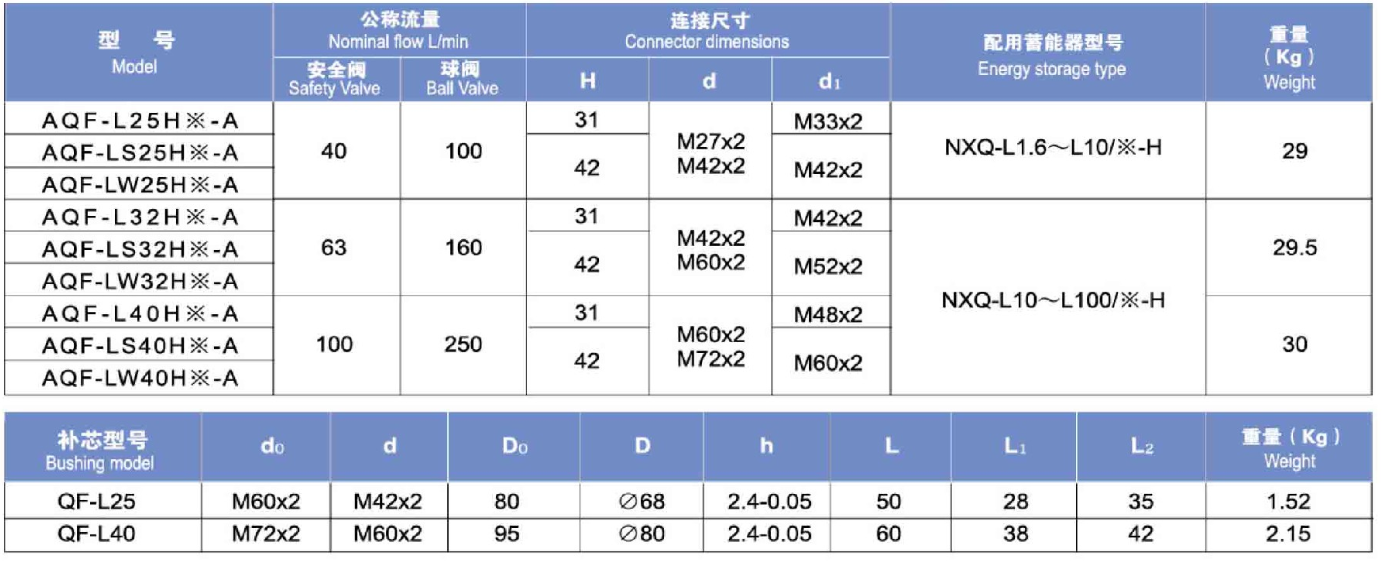

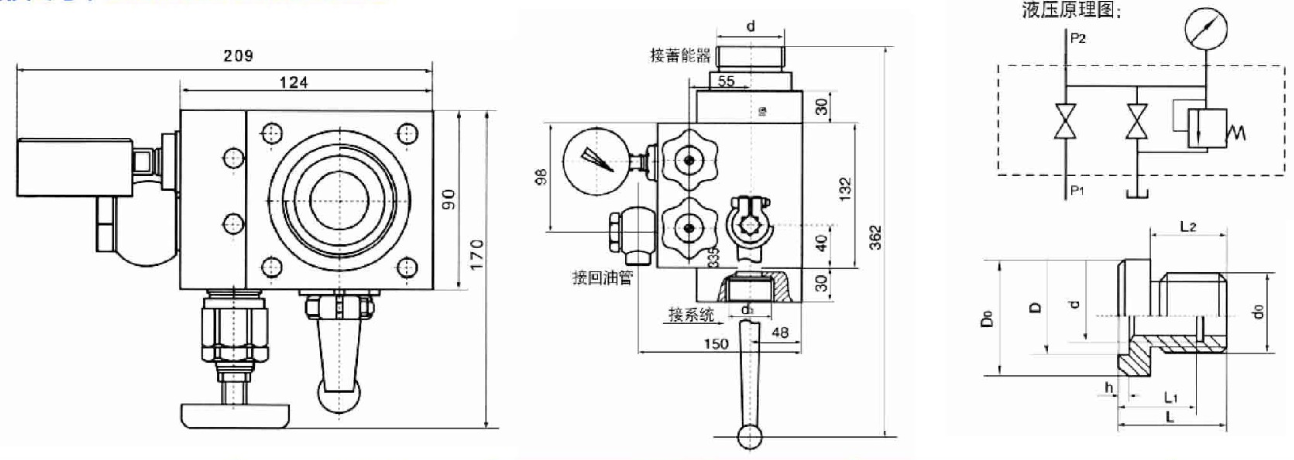

外形尺寸:
利用補芯可擴大AQF安全球閥的使用范圍,例如100升蓄能器只需裝配一件補芯就可選用配備1.6-6.3的小型安全球閥,亦可解決蓄能器接小管徑的問題;同時也解決
進口蓄能器與國產蓄能器互換性的問題。
