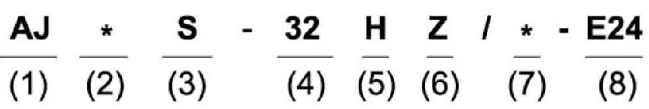

型號代號：
(1)控制閥組代號
(2)T油口相對P油口位置:無--同側
1-- 異側
S--手動
(3)卸荷形式:
Dk--斷電卸荷(裝B型電磁球閥)
DB--通電卸荷(裝K型電磁球閥 )
(4)公稱通徑:10、20、32mm
(5)安全閥最大調節壓力:a--6.3Mpab--16Mpa
c--25MpaH-31.5Mpa
(6)溢流閥結構代號
Z--螺紋插裝式直動形溢流閥
(7)S口(蓄能器)接頭螺紋:
M27X2或M42X2(DN10)
M42X2或M60X2(DN20)
M60X2或M72X2(DN20)
(8)電控卸荷式電壓:
E24--直流24V
B220--交流本整220V
產品簡介：

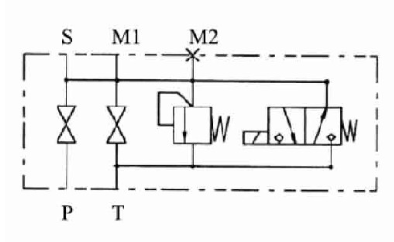

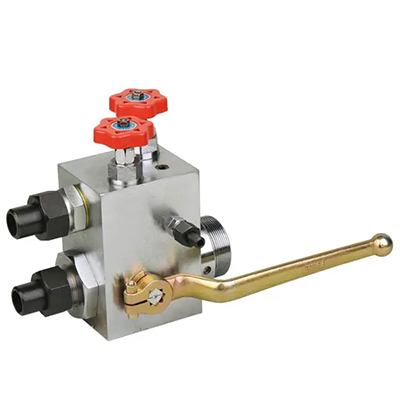

AJ型蓄能器控制閥組，安裝于蓄能器和液壓系統之間，控制蓄能器的通斷，壓力超載保護以及卸壓放油。其組成和各部件的作用是:手動球閥-油液的通斷:螺紋插裝式直動形溢流閥--壓力超載保護;針對截止閥或球式電磁換向閥--卸壓放油。為使無電狀態下蓄能器卸壓放油，電控式閥組仍保留針形截止閥。AJ型控制閥組具有性能可靠、外觀美觀、結構緊湊、操作方便等特點。

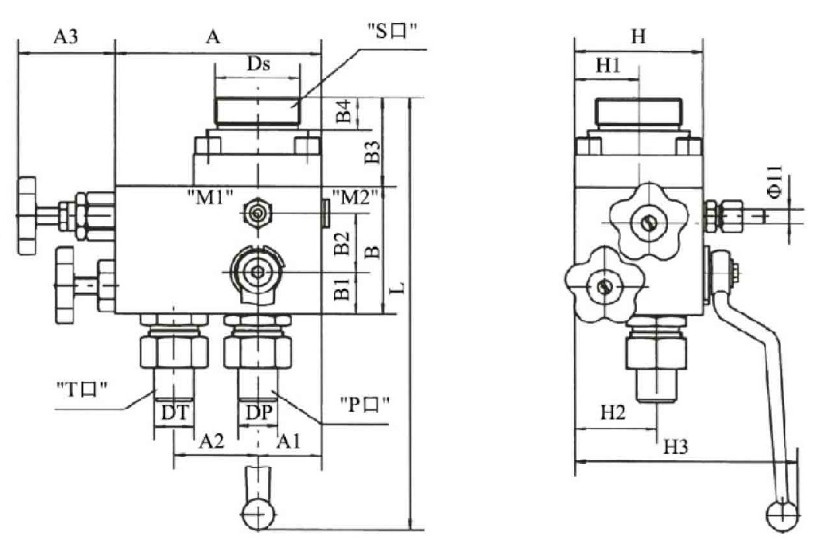

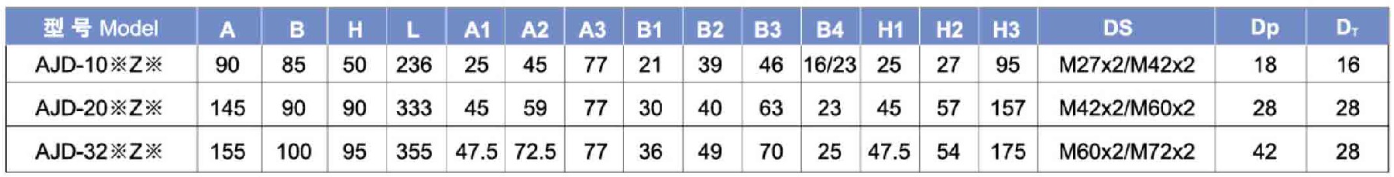

外形尺寸：

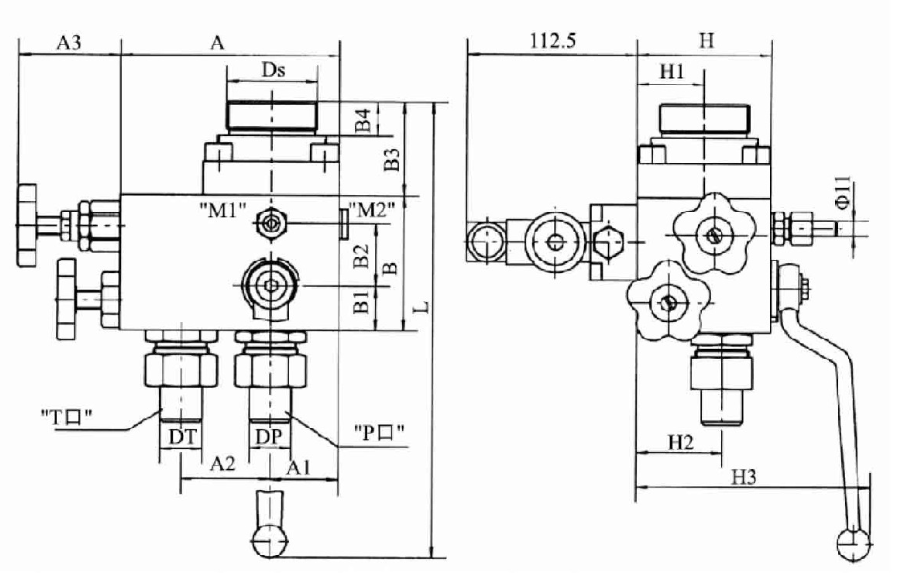

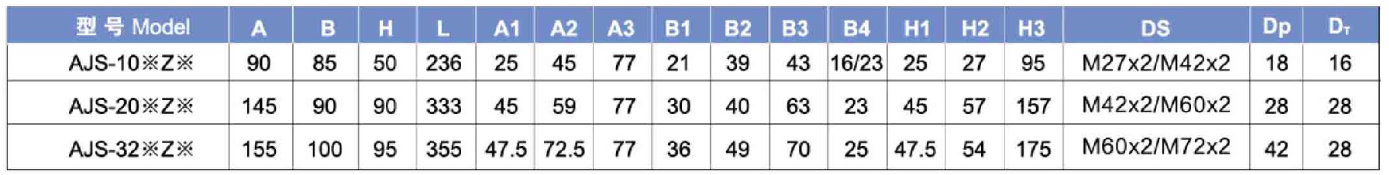

(1)AJS手動卸荷(T口與P口同側)

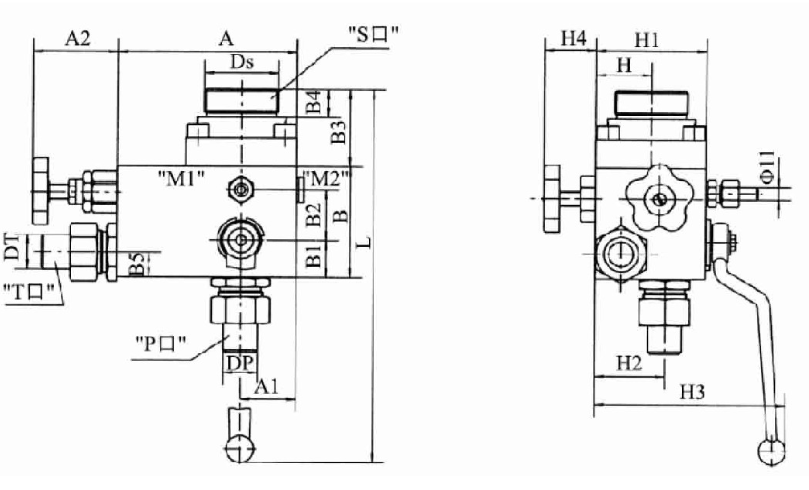

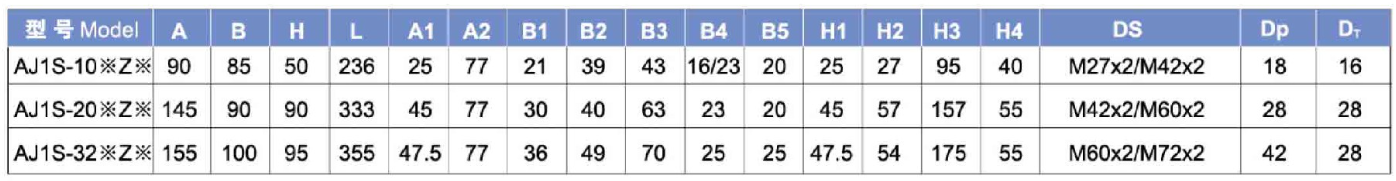

(2)AJS 手動卸荷(T口與P口異側)

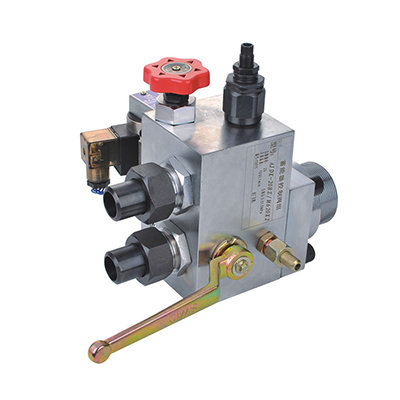

(3)AJDB-※HZ/※-※
AJDK-※HZ/※-※
電控卸荷形式(T口與P口同側)DN10-DN32
使用及訂貨注意事項
(1)油口P、T、M1等采用JB2099-77標準焊接式接管、M2口用螺堵封著，拆下可直接裝壓力表。(2)訂貨時請務必完整地寫明型號的所有代號
例1:工作壓力31.5Mpa,公稱通經32mm，T油口與P油口在異側，手動卸壓，直動形溢流閥，蓄能器接頭螺紋M60X2的AJ型控制閥組，其型號為 AJ1S-32HZ/M60X2
例2:工作壓力31.5Mpa,公稱通經20mm，T油口與P油口在同側，通電卸壓(卸壓油路常閉)電壓直流24V，直動形溢流閥，蓄能器接頭螺紋M42X2的AJ型控制閥組，其型號為 AJDB-20HZ/M42x2-E24
